cable de transmisión aislado XLPE de 10kV para la ingeniería del sistema de suministro de energía de la tranvía

Nombre del producto: Cable de alimentación aislado XLPE de 10kV para ingeniería de sistemas de suministro de energía de tranvía

1-Estándares de implementación

Q/320282DJD003-2021

Modelo de 2 productos

YG-WDZ-YJE23

Nivel de 3 voltajes

8.7/10

4-Especificaciones del producto

Número de núcleos

Especificación

3

50 mm2 ~400 mm2

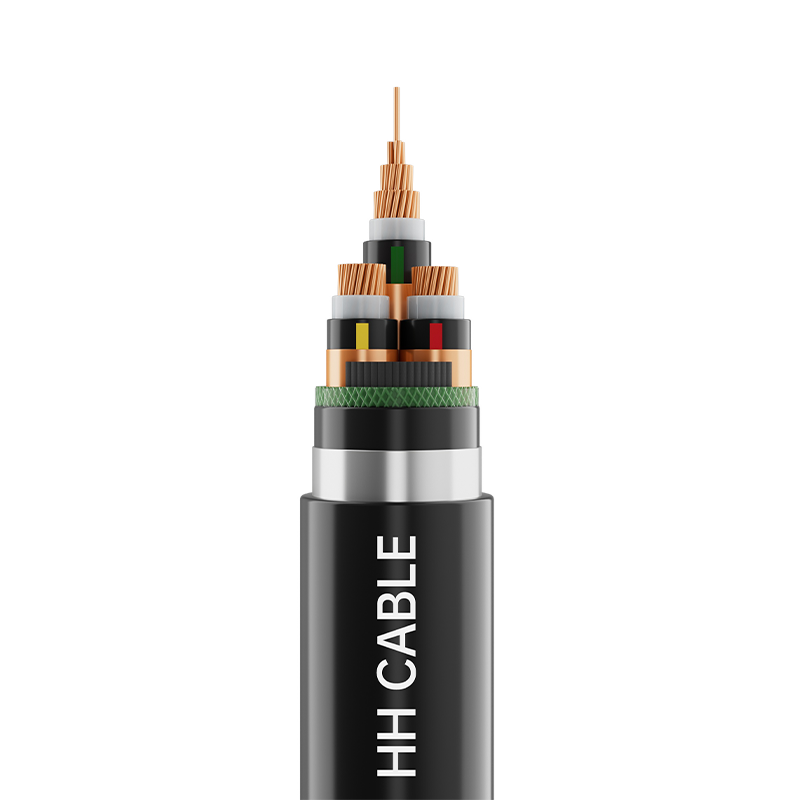

5- Descripción de la estructura del cable

Estructura de cables

Descripción del material

Director de orquesta

Conductor redondo de cobre compactado

Director de orquesta shielding

Material semiconductor reticulado

Aislamiento

Material aislante de polietileno reticulado

Aislamiento shielding

Material semiconductor reticulado

Blindaje metálico

Envoltura de cinta de cobre, se puede agregar fibra óptica para monitoreo de temperatura según las necesidades

Llenado

Tiras de relleno en forma de abanico de polipropileno no higroscópico o

Cuerda de relleno reticulada de polipropileno no higroscópico

Cinta para enrollar cables

Cinta de baja emisión de humos y sin halógenos

Manga de aislamiento

Material de cubierta de poliolefina libre de halógenos y con baja emisión de humos.

armadura

tira de acero galvanizado

Funda exterior

Material de cubierta de poliolefina reticulada, retardante de llama, libre de halógenos y de baja emisión de humos, 125 ℃

Identificación del núcleo de 6 hilos

Identificación de cinta amarilla, verde, roja o identificación impresa de 1, 2, 3 números blancos o según los requisitos del cliente

7-Color de la funda

Negro o según el requisito del cliente

8-Requisitos especiales de rendimiento

Retardante de llama grado A/B, bajo nivel de humo y libre de halógenos, a prueba de termitas, roedores, resistente a los rayos UV, etc.

9- Características de la aplicación del cable

9.1 La temperatura nominal máxima a largo plazo permitida para el conductor del cable durante el funcionamiento normal es de 90 °C.

9.2 Durante un cortocircuito (duración no superior a 5 segundos), la temperatura máxima permitida del conductor del cable es de 250°C.

9.3 La temperatura de instalación del cable no debe ser inferior a 0 ℃

9.4 Radio de curvatura mínimo para instalación de cables:

No menos de 20 veces el diámetro exterior del cable.

9.5 Este cable se utiliza ampliamente en proyectos de sistemas de suministro de energía para tranvías. Como componente central que conecta el sistema de suministro de energía con las operaciones del tranvía, su uso abarca todo el proceso de transmisión de energía, control de señales, garantía de seguridad y operación estable del sistema. También tiene en cuenta la alta conductividad, la resistencia al calor, la capacidad antiinterferencias y la adaptabilidad ambiental para garantizar el funcionamiento eficiente y seguro de los tranvías, proporcionando un soporte de "vasos sanguíneos" más confiable para el tránsito ferroviario urbano.
