Cables IndustrialesFabricantes

Gama de cables industriales que fabricamos

Nuestra familia de cables industriales se basa en instalaciones fijas y flexibles dentro de fábricas, subestaciones, plantas de tratamiento de agua, máquinas herramienta y plataformas de proceso. Cada construcción se define por el nivel de voltaje, el material de aislamiento, el tipo de blindaje, el número de núcleos y el compuesto de la cubierta, por lo que el mismo tamaño de conductor se puede suministrar en varios grados de rendimiento.

Ajuste de aplicaciones en todos los sistemas industriales

La selección de cables industriales comienza con la señal o el servicio de energía y luego pasa al entorno. Un cable que transporta 4–20 mA desde un transmisor de presión tiene requisitos de blindaje y capacitancia diferentes a los de un cable de enclavamiento de 61 núcleos en un centro de control de motores. Hacemos coincidir la construcción con el bucle en lugar de suministrar un tipo genérico para cada panel.

• Automatización de procesos: cables de instrumentos entre sensores de campo, cajas de conexiones y gabinetes DCS/PLC.
• Control de motores: Cables de control XLPE o PVC para circuitos de contactores, relés y de indicación.

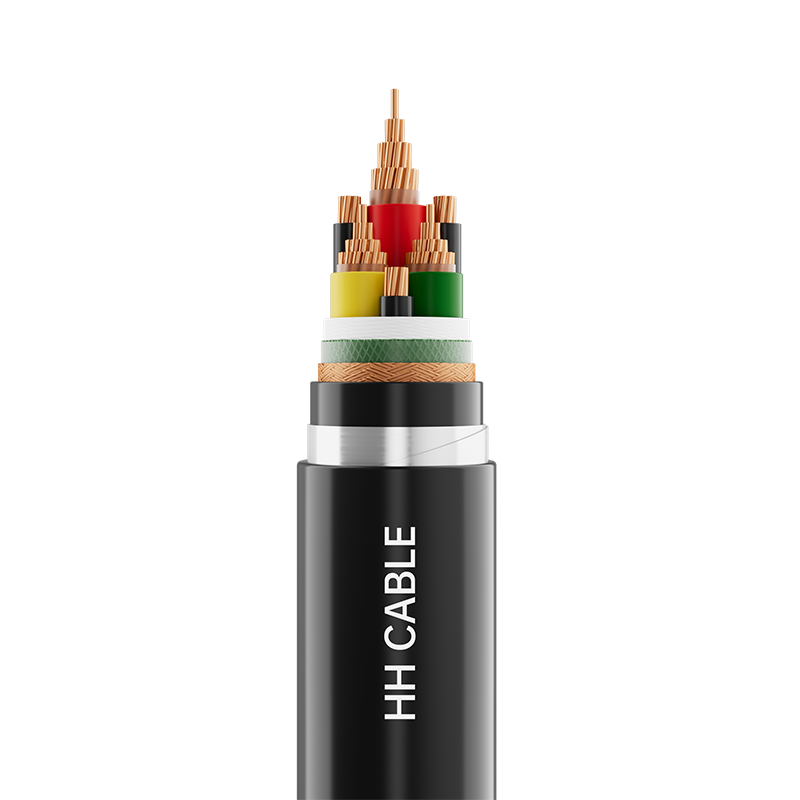

• Variadores e inversores: Cables de alimentación de frecuencia variable de 1kV con baja impedancia de transferencia.
• Zonas de alta temperatura: Cables de instrumentos y computadoras con aislamiento de silicona o fluoroplástico, con una temperatura del conductor de 180 °C o 200 °C.
• Rutas exteriores y enterradas: Cables de control blindados o enfundados resistentes a los rayos UV para zanjas de cables y enterramiento directo.

Opciones de construcción y especificaciones críticas

Cada Cable Industrial que cotizamos está definido por una tabla de construcción. La siguiente tabla resume las principales variables que confirmamos antes de la producción, utilizando las configuraciones estándar publicadas para nuestras gamas de controles e instrumentos.

Integridad de la señal y diseño de blindaje

Para cables de instrumentación y computadora, el blindaje es la diferencia entre una lectura estable y una fluctuante. Construimos blindajes de lámina para ruido de alta frecuencia, blindajes de cobre trenzado donde se necesita flexibilidad y robustez mecánica, y construcciones compuestas de lámina más trenza para los entornos EMC más exigentes. Se incluyen cables de drenaje para que el blindaje pueda conectarse a tierra en el extremo del panel.

Los pares trenzados, las tríadas y los grupos de estrellas y cuádruples reducen la captación magnética. Cuando los conductores de potencia y de señal comparten un cable, los separamos para limitar la inducción mutua. Estas opciones se toman en la etapa de cotización, porque no es práctico cambiar el tipo de escudo después de la producción.

Límites ambientales, de instalación y de temperatura

La temperatura nominal del conductor depende del aislamiento: PVC, PE y poliolefina libre de halógenos 70°C; XLPE 90°C; caucho de silicona 180°C; fluoroplástico 200°C. El margen de cortocircuito para cables de control XLPE es de 250 °C durante un máximo de cinco segundos. La temperatura de instalación no debe ser inferior a 0°C para compuestos estándar, ni inferior a -20°C para cables de instrumentos resistentes a altas y bajas temperaturas.

• Radio de curvatura: 6× diámetro exterior para cables trenzados flexibles o no armados; 8× para cables de control rígidos no blindados; 12× para construcciones blindadas o con blindaje metálico.
• Enrutamiento: Separe los cables de alimentación y señal, mantenga el espacio entre bandejas y los protectores de tierra en un extremo, a menos que el diseño del sistema requiera lo contrario.
• Medio ambiente: Chaquetas resistentes a los rayos UV para recorridos al aire libre, blindaje para enterramiento directo y fundas resistentes al aceite para interiores de máquinas herramienta.

Control de Calidad y Aceptación

Henghui Cable opera dos plantas de producción y nueve talleres con un sistema MES que cubre la ruta desde la materia prima hasta la bobina terminada. Nuestros sistemas de gestión de calidad, gestión medioambiental y seguridad y salud en el trabajo están certificados, y nuestra gama de cables solares fotovoltaicos cuenta con las certificaciones TÜV Rheinland, CE y EAC. Para cables industriales, las pruebas de fábrica de rutina cubren la resistencia del conductor, la resistencia del aislamiento, la resistencia a alto voltaje y verificaciones dimensionales; Los grados resistentes al fuego y libres de halógenos se verifican según los requisitos de rendimiento pertinentes.

La documentación de aceptación puede incluir informes de prueba, certificados de conformidad y registros de longitud de carrete. Cuando un proyecto especifica una inspección por parte de terceros o pruebas presenciales, coordinamos el programa de inspección con el representante del cliente antes del envío.

Familias de cables relacionados para proyectos completos

Los cables industriales suelen colocarse junto a otros circuitos en la misma planta. Suministramos el conjunto completo para que los sistemas de aislamiento, los compuestos de revestimiento y la documentación sigan siendo consistentes en todo el proyecto.

• Cables de transmisión y transformación de redes eléctricas — Cables de alimentación XLPE de 1,8–3kV, 6–35kV y 66–110kV para conexiones de subestaciones y alimentadores.
• Cables ferroviarios y de tránsito — construcciones libres de halógenos y con bajas emisiones de humo para túneles, estaciones y material rodante.
• Cables de infraestructura y construcción — cableado fijo, alambres y cordones aislados con PVC para edificios y plantas.
• New Energy Cables: cables solares fotovoltaicos y cables de CC relacionados para sistemas de generación y almacenamiento.

Información que utilizamos para configurar su solución

Para elaborar una propuesta precisa de Cables Industriales necesitamos el punto de trabajo y las condiciones de instalación. La siguiente lista de verificación refleja los datos que revisan nuestros ingenieros antes de emitir una cotización y un plano de producción.

• Función del circuito: control, señal, instrumentación, accionamiento o distribución de energía.
• Nivel de voltaje: 300/500V, 450/750V o 1kV.
• Tamaño del conductor y número de núcleos: sección en mm² y número de núcleos, pares o tríadas.
• Material de aislamiento y funda: PVC, PE, XLPE, libre de halógenos, silicona o fluoroplástico.
• Blindaje y armadura: lámina, trenza, material compuesto, cinta de acero o alambre de acero.
• Rendimiento especial: grado retardante de llama, resistencia al fuego, bajo nivel de humo, libre de halógenos, a prueba de termitas/roedores, resistencia a los rayos UV o al aceite.
• Entorno de instalación: interior, exterior, enterrado, bandeja, conducto, temperatura ambiente y exposición química.
• Cantidad y entrega: metros totales, longitud del carrete, puerto de destino y ventana de entrega requerida.
• Documentación: informes de prueba, certificados, lista de empaque y cualquier requisito de inspección de terceros.

Envíe estos detalles con su consulta y le confirmaremos el modelo, la construcción y el tiempo de entrega. Se pueden producir núcleos, colores, longitudes y compuestos de vaina personalizados a partir de dibujos o muestras.

Preguntas frecuentes

¿Cuál es la diferencia entre cables de control y cables de instrumentos?

Los cables de control transportan señales de conmutación y enclavamiento a 450/750 V y están construidos para ofrecer robustez mecánica, a menudo con muchos núcleos. Los cables de instrumentos transportan señales analógicas o digitales de bajo nivel a 300/500 V y priorizan la baja capacitancia, la alta resistencia de aislamiento y el blindaje efectivo para proteger la precisión de las mediciones.

¿Pueden suministrar cables para variadores de frecuencia?

Sí. Nuestro cable de alimentación de frecuencia variable de 1 kV está diseñado con una construcción simétrica y blindaje para limitar el ruido de modo común y los picos de voltaje entre el inversor y el motor. Confirmamos la clasificación del variador, la longitud del cable y el método de enrutamiento antes de seleccionar el blindaje y la clase del conductor.

¿Qué rango de temperatura cubren sus Cables Industriales?

Los cables estándar de PVC, PE y poliolefina libres de halógenos están clasificados para una temperatura del conductor de 70 °C; Cables de control XLPE hasta 90°C. Para zonas de alta temperatura, suministramos cables con aislamiento de caucho de silicona con capacidad para 180 °C y cables con aislamiento de fluoroplástico con capacidad para 200 °C, con temperaturas de instalación de hasta -20 °C.

¿Producen números de núcleos y colores de funda personalizados?

Fabricamos Cables Industriales tanto estándar como personalizados. Se pueden producir números de núcleos de 2 a 61, secciones transversales no estándar, secuencias de colores específicas, leyendas impresas y compuestos de funda alternativos según los dibujos o muestras del cliente.

¿Qué información se necesita para una cotización precisa?

Proporcione el modelo o construcción, nivel de voltaje, tamaño del conductor, número de núcleos, material de aislamiento y cubierta, requisitos de blindaje o armadura, necesidades de rendimiento especiales, cantidad, longitud del carrete y destino de entrega. Con estos detalles confirmamos la construcción y emitimos un presupuesto.

¿Cómo se embalan y entregan los cables industriales?

Los cables se suministran en bobinas de madera o acero con marcas de longitud y tambor, protegidos para transporte marítimo. El tiempo de entrega de los cables industriales estándar suele ser de 7 a 10 días después de la confirmación, según la cantidad y la disponibilidad del material.
