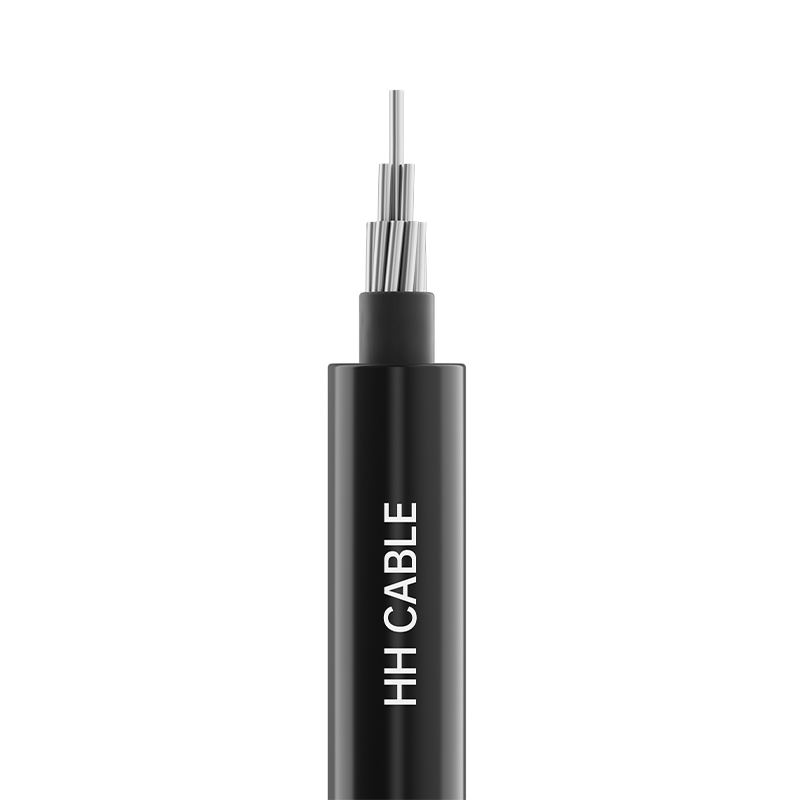

Cable aislado aéreo de 10 kV

Nombre del producto: cable aislado aéreo de 10kV

1-Estándares de implementación

GB/T14049-2008

Modelo de 2 productos

JKLY, JKLYJ, JKLYJ/Q, JKLYJ/B, JKLHY, JKLHYJ, JKYJ, JKTRYJ, etc.

3- Nivel de voltaje

10kV

4-Especificaciones del producto

Número de núcleos

Especificación

Director de orquesta de cobre

Conductor de aluminio o aleación de aluminio.

1

10 mm2 ~400 mm2

10 mm2 ~400 mm2

3

25 mm2 ~400 mm2

25 mm2 ~400 mm2

3K (A) o 3K (B)

25 mm2 ~400 mm2

K 25 mm 2 ～120 mm 2

25 mm2 ~400 mm2

K 25 mm 2 ～120 mm 2

Nota 1: K es el cable trenzado que soporta carga. Según los requisitos técnicos de ingeniería, la sección transversal especificada en la tabla se puede seleccionar para que coincida con la sección transversal del conductor correspondiente.

Cuando la luz de la torre es mayor y se necesitan cables de soporte adicionales, dichos cables de soporte no se incluyen en la estructura de cables.

Nota 2: (A) indica alambre trenzado de acero para carga y (B) indica alambre trenzado de aleación de aluminio para carga.

5- Descripción de la estructura del cable

Estructura de cables

Descripción del material

Conductor

Conductor redondo compactado (cobre, aluminio o aleación de aluminio)

Blindaje del conductor (si lo hubiera)

Materiales semiconductores reticulados o no reticulados

Aislamiento

Material aislante resistente a la intemperie de polietileno de alta densidad o polietileno reticulado

Aislamiento shield (if any)

Material semiconductor desprendible reticulado

6-Identificación del aislamiento

Aislamiento coloring identification:

El color del aislamiento es negro o natural. La secuencia de fases del aislamiento del cable de tres núcleos se identifica mediante crestas, es decir, la fase A tiene una cresta, la fase B tiene dos crestas, la fase C tiene tres crestas, etc., o según los requisitos del cliente. El núcleo neutro se marca con un método de marcado diferente al anterior.

7-Requisitos especiales de rendimiento

Resistencia a la intemperie, resistencia a los rayos UV, etc.

8- Características de la aplicación del cable

8.1 La temperatura nominal máxima a largo plazo permitida para el conductor del cable durante el funcionamiento normal:

Polietileno de alta densidad: 75°C; polietileno reticulado: 90°C.

8.2 La temperatura máxima permitida del conductor del cable durante el cortocircuito (duración no superior a 5 segundos) es: aislamiento de polietileno de alta densidad: 150°C; aislamiento de polietileno reticulado: 250°C.

8.3 La temperatura de instalación del cable no debe ser inferior a -20 ℃

8.4 Radio de curvatura mínimo para instalación de cables:

Cable unipolar: no menos de 20 veces el diámetro exterior del cable;

Cable multipolar: no menos de 15 veces el diámetro exterior del cable.

Los cables aéreos aislados de 8,510 kV se utilizan ampliamente en la construcción y actualización de redes eléctricas urbanas y rurales para reemplazar los conductores desnudos tradicionales, reducir el riesgo de descarga eléctrica, mejorar la seguridad, satisfacer las necesidades de embellecimiento urbano, evitar el impacto de los conductores desnudos en el paisaje y lograr el efecto de "red eléctrica invisible".

8.5.1 Al instalar cables ligeros y con aislamiento fino en el aire, se debe mantener una cierta distancia de los árboles. Cuando los cables están en funcionamiento, sólo se permite un contacto breve entre los cables y los árboles.

8.5.2 Al instalar cables aéreos con aislamiento natural, se debe mantener una cierta distancia de los árboles. Cuando los cables están en funcionamiento, se permite el contacto frecuente entre los cables y los árboles.

8.5.3 Los cables aéreos aislados restantes de 10 kV se instalarán en ubicaciones aéreas fijas. Durante la instalación se deberá mantener una cierta distancia de los árboles. Durante el funcionamiento se permite el contacto frecuente entre los cables y los árboles. Además, se utilizarán cables aéreos aislados con núcleo de cobre blando como bajante del transformador.
