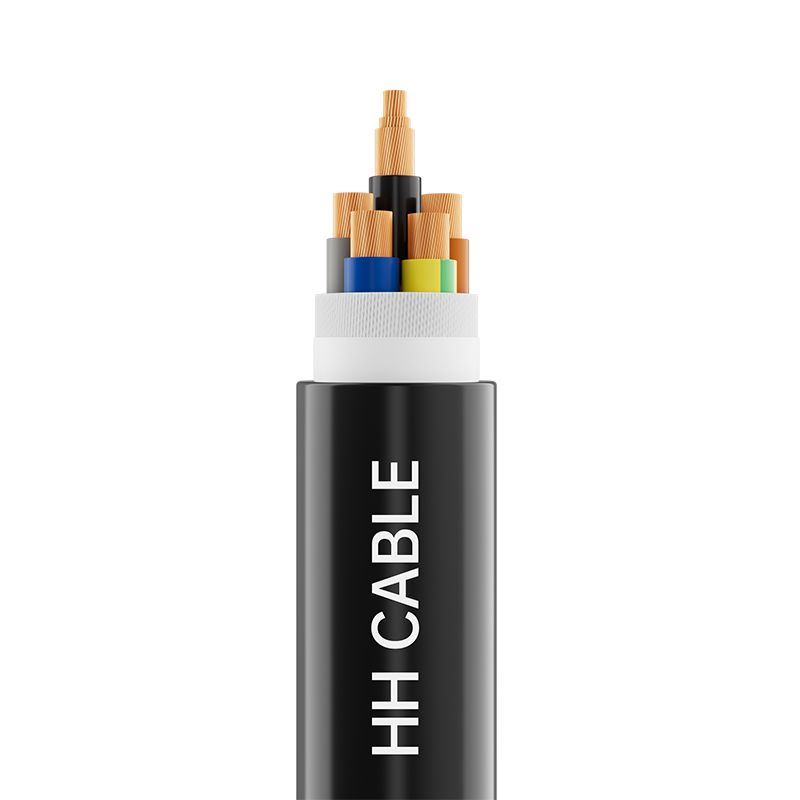

Alambres y cables ecológicos para cableado fijo de 450-750 V y menos

Nombre del producto: Alambres y cables ecológicos para cableado fijo de 450-750 V y menos

1-Estándares de implementación

Q/320282DJD006-2021

Modelo de 2 productos

WDZ-BYJ, WDZ-BYJR, WDZ-RYJ, WDZ-RYJSP, WDZ-RYS, WDZ-RYJS, etc.

3- Nivel de voltaje

450/750 V, 300/500 V, 300/300 V

Categoría de 4 especificaciones

Nivel de voltaje

modeloo

Especificación

450/750V

WDZ-BYJ, WDZ-BY, etc.

1,5 mm2 ~400 mm2

WDZ-BYJR, WDZ-BYR, etc.

1,5 mm2 ~ 240 mm2

WDZ-RYJ, WDZ-RY, etc.

1,5 mm2 ~ 240 mm2

300/500V

WDZ-BYJ, WDZ-BY, etc.

0,5 mm2 ~ 1,0 mm2

WDZ-RY, WDZ-RY, etc.

0,5 mm2 ~ 1,0 mm2

300/500V

WDZ-BYJYJ, WDZ-BYJY, etc.

0,75 mm2~10 mm2

Nivel de voltaje

modeloo

Número de núcleos

Especificación

300/500V

WDZ-RYJYJB, WDZ-RYYB, etc.

2

0,75 mm2 ~ 1,0 mm2

300/500V

WDZ-RYJYJ, WDZ-RYJY, etc.

2-5

0,75 mm2 ~ 2,5 mm2

300/300V

WDZ-RYJSP, WDZ-RYSP, etc.

2

0,5 mm2 ~6 mm2

300/300V

WDZ-RYJS, WDZ-RYS, etc.

2

0,5 mm2 ~6 mm2

5- Descripción de la estructura del cable

Estructura de cables

Descripción del material

Director de orquesta

Conductor de cobre sólido Clase 1 o conductor de cobre trenzado redondo Clase 2 o conductor de cobre blando Clase 5

Capa refractaria (si la hay)

cinta de mica

Aislamiento

Poliolefina o poliolefina reticulada o material aislante de poliolefina reticulada

Relleno (si lo hubiera)

Cuerda de relleno de malla de polipropileno no higroscópico

Cinta para envolver cables (si corresponde)

Cinta de baja emisión de humos y sin halógenos o cinta de fibra de vidrio o cinta de poliéster

Blindaje metálico (si lo hubiera)

Trenza de alambre de cobre

Funda exterior (si la hay)

Material de funda de poliolefina o poliolefina reticulada

Identificación del núcleo de 6 hilos

6.1 Identificación del color del aislamiento:

6.1.1 Cuando se utiliza aislamiento de color para la identificación de núcleos de cables aislados, cada núcleo de cable aislado solo puede usar un color, excepto la combinación de colores verde/amarillo.

6.1.2 Los colores del núcleo de aislamiento de cualquier cable multipolar no pueden ser verde y amarillo, que no son colores combinados.

6.1.2 Para núcleos de alambre aislados verde/amarillo, un color debe cubrir al menos el 30 % y no más del 70 % de la superficie del núcleo del alambre aislado, y el otro color debe cubrir el resto y ser consistente en todo.

6.1.4 El El espectro de colores preferido para la coloración del aislamiento de cables con cinco núcleos o menos es el siguiente:

1 núcleo y 2 núcleos: sin preferencia por el espectro de colores;

3 núcleos: verde/amarillo, azul, marrón o marrón, negro, gris;

4 núcleos: verde/amarillo, marrón, negro, gris o azul, marrón, negro, gris;

5 núcleos: verde/amarillo, azul, marrón, negro, gris o azul, marrón, negro, gris, negro.

6.1.5 Cuando existan requisitos especiales para la cromatografía, las partes de oferta y demanda pueden negociar y determinar de acuerdo con los requisitos del cliente.

6.2 Identificación digital del aislamiento:

6.2.1 Los núcleos de aislamiento de cables con más de dos núcleos también podrán identificarse mediante números. El aislamiento debe ser del mismo color y estar dispuesto en orden natural desde la capa interna hasta la capa externa comenzando con el núcleo de aislamiento No. 1 (se recomienda imprimir números blancos sobre aislamiento negro), excepto el núcleo de aislamiento verde/amarillo (si lo hay).

6.2.2 Cuando el signo esté formado por un solo número, se deberá agregar una línea horizontal debajo del número. Cuando el signo esté formado por dos números, deberán disponerse verticalmente y añadirse una línea horizontal debajo de este último número. El intervalo di entre dos grupos de números adyacentes no debe ser superior a 50 mm. La disposición de los carteles de identificación digital se muestra en la siguiente figura:

7-Color de la funda

Negro o según el requisito del cliente

8-Requisitos especiales de rendimiento

Retardante de llama grado A/B/C, resistente al fuego, resistente a termitas, resistente a roedores, resistente a rayos UV, resistente a bajas temperaturas, resistente a aceites minerales, etc.

9- Características de la aplicación del cable

9.1 La temperatura nominal máxima a largo plazo permitida para el conductor del cable durante el funcionamiento normal es: aislamiento de poliolefina: 70°C; aislamiento de polietileno reticulado o aislamiento de poliolefina reticulada: 90°C.

9.2 La temperatura máxima permitida del conductor del cable durante un cortocircuito (duración no superior a 5 segundos) es: poliolefina: 160°C; aislamiento de polietileno reticulado o aislamiento de poliolefina reticulada: 250°C.

9.3 La temperatura de instalación del cable no debe ser inferior a 0 ℃

9.4 Radio de curvatura mínimo para instalación de cables:

El radio mínimo de curvatura de los cables con un diámetro exterior inferior a 25 mm: no menos de 4 veces el diámetro exterior del cable;

El radio mínimo de curvatura de los cables con un diámetro exterior superior o igual a 25 mm: no inferior a 6 veces el diámetro exterior del cable.

9.5 Esta serie especifica alambres y cables ecológicos para cableado con un voltaje máximo de 450/750V. Se utilizan ampliamente en áreas con altos requisitos ambientales y de seguridad, como tránsito ferroviario, aeropuertos, edificios de gran altura, centros comerciales y hospitales, para iluminación eléctrica y cableado interno, electrodomésticos, equipos eléctricos, instrumentos y medidores, equipos de control, equipos electrónicos y dispositivos automáticos. Los métodos de instalación incluyen cableado fijo, instalación en interiores o exteriores, o empotrar en conductos o sistemas cerrados similares.
