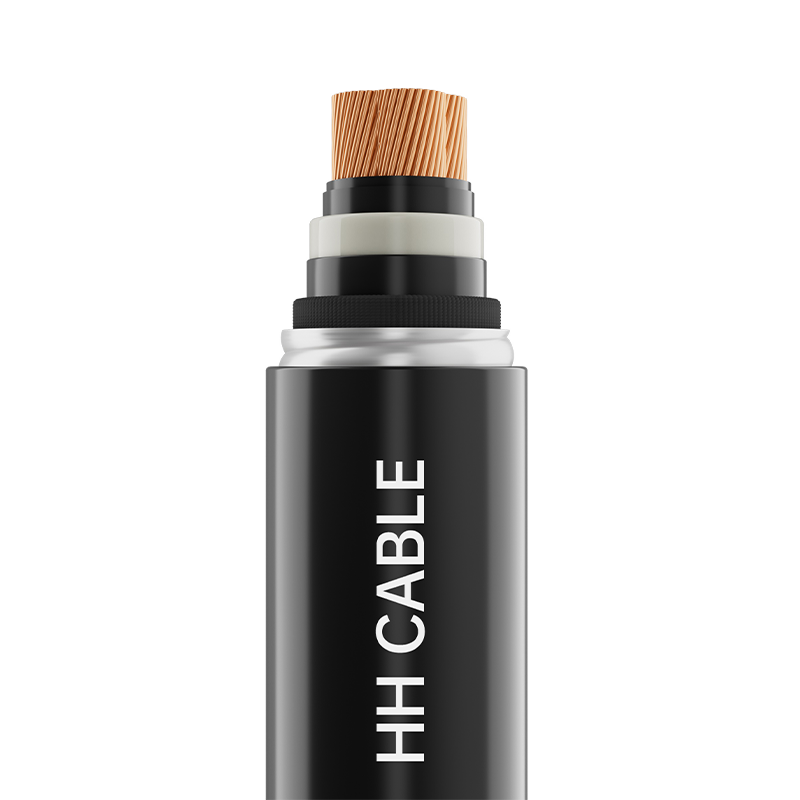

Cable de alimentación aislado de polietileno reticulado de 66-110 kV

Nombre del producto: cable de alimentación aislado con polietileno reticulado de 66-110 kV

1-Estándares de implementación

GB/T11017.2-2024

Modelo de 2 productos

YJLW02, YJLW03, YJLW02-Z, YJLW03-Z, etc.

Nivel de 3 voltajes

38/66 kV, 50/66 kV, 64/110 kV

4-Especificaciones del producto

240 milímetros 2 ~ 2000 milímetros 2

5- Descripción de la estructura del cable

Estructura de cables

Descripción del material

Director de orquesta

Conductores redondos compactados o partidos (cobre o aluminio)

Director de orquesta shielding

Cinta de envoltura Tetoron semiconductora, material semiconductor reticulado ultrasuave

Aislamiento

Material aislante de polietileno reticulado ultralimpio

Aislamiento shielding

Material semiconductor reticulado ultrasuave

capa de búfer

Cinta amortiguadora semiconductora o cinta amortiguadora semiconductora que bloquea el agua

Funda metálica o escudo metálico

Manguito de aluminio corrugado o manguito de aluminio liso o bobinado escaso de alambre de cobre; Además, se puede agregar fibra óptica para monitoreo de temperatura según las necesidades.

Capa anticorrosión

Adhesivo asfáltico o termofusible o pintura asfáltica.

Funda exterior no metálica

Aislamiento grade (PVC or polyethylene or halogen-free low smoke flame retardant) sheath material

Capa conductora de la funda exterior

Revestimiento de grafito o material semiconductor extruido.

6-Color de la funda

Negro o rojo o según el requisito del cliente

7-Requisitos especiales de rendimiento

Retardante de llama grado A/B/C, bajo nivel de humo y libre de halógenos, a prueba de termitas, roedores, resistente a los rayos UV, etc.

8- Características de la aplicación del cable

8.1 La temperatura nominal máxima a largo plazo permitida para el conductor del cable durante el funcionamiento normal es de 90 °C.

8.2 Durante un cortocircuito (duración no superior a 5 segundos), la temperatura máxima permitida del conductor del cable es de 250°C.

8.3 La temperatura de instalación del cable no debe ser inferior a 0 ℃

8.4 Radio de curvatura mínimo para instalación de cables:

El radio mínimo de curvatura del cable durante la instalación: no menos de 20 veces el diámetro exterior del cable;

El radio mínimo de curvatura del cable después de la instalación: no menos de 15 veces el diámetro exterior del cable.

8.5 Los cables se utilizan ampliamente en sistemas de transmisión y distribución de energía, incluidas redes de distribución de energía urbana y suministros de energía industriales. Son adecuados para instalaciones fijas, instalaciones exteriores e interiores, instalaciones de enterramiento directo, conductos de cables, zanjas para cables y túneles, y pueden soportar presiones moderadas. Dependiendo del modelo, los cables ofrecen resistencia al agua radial o resistencia al agua tanto radial como longitudinal
