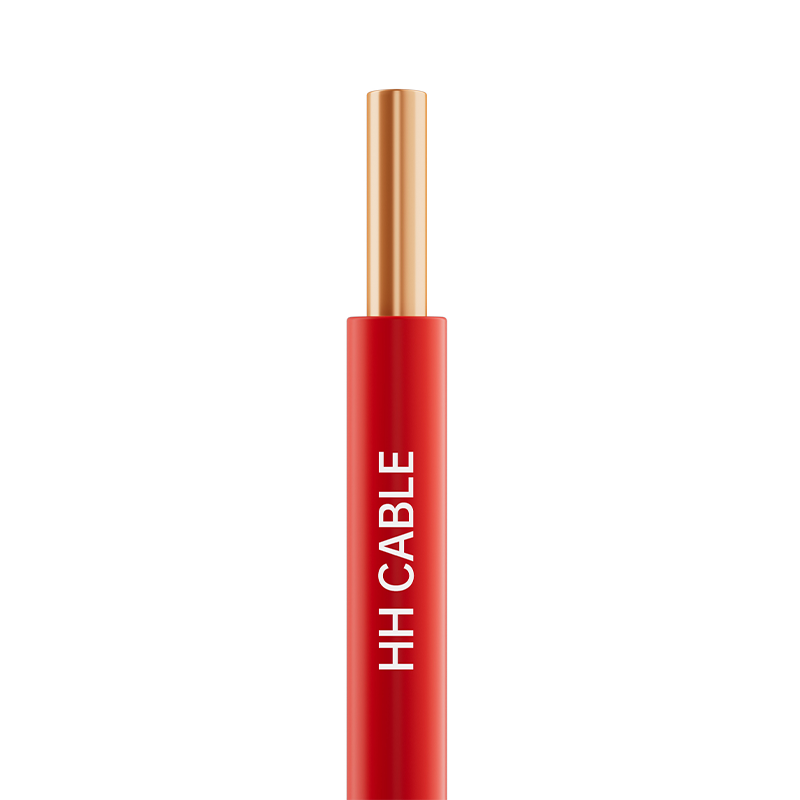

Cables, alambres y cordones aislados con PVC de 450-750 V y menos

Nombre del producto: Cables, alambres y cordones aislados con PVC de 450-750 V y menos

1-Estándares de implementación

GB/T5023-2008, JB/T8734-2016

Modelo de 2 productos

VB, BLV, BVV, BLVV, BVVB, BLVVB, BVR, RV, RVV, RVS, etc.

3- Nivel de voltaje

450/750 V, 300/500 V, 300/300 V

Categoría de 4 especificaciones

Nivel de voltaje

modeloo

Especificación

450/750V

60227 IEC 01(BV)

1,5 mm2 ~400 mm2

BLV

2,5 mm2 ~400 mm2

60227 IEC 0 2 (RV)

1,5 mm2～240 mm2

BVR

2,5 mm2～185 mm2

300/500V

60227 IEC 05(BV)

0,5 mm2～1,0 mm2

BV

0,75 mm2～1,0 mm2

60227 IEC 06(RV)

0,5 mm2～1,0 mm2

300/500V

BVV

0,75 mm2～185 mm2

BLVV

2,5 mm2～185 mm2

Nivel de voltaje

modeloo

Número de núcleos

Especificación

300/500V

BVVB

2-3

0,75 mm2 ~10 mm2

BLVVB

2-3

2,5 mm2 ~10 mm2

300/500V

60227 IEC 53 (RV V)

2-5

0,75 mm2 ~ 2,5 mm2

300/500V

RV V

2

1,5 mm2 ~6 mm2

3-5

4 mm 2 ～6 mm 2

6~37

0,5 mm2 ~ 2,5 mm2

300/300V

60227 IEC 52 (RV V)

2-3

0,5 mm2 ~ 0,75 mm2

300/300V

RVS

2

0,5 mm2 ~4 mm2

5- Descripción de la estructura del cable

Estructura de cables

Descripción del material

Director de orquesta

Conductores redondos compactados o no compactados (cobre o aluminio o aleación de aluminio), conductores de cobre - Clase 1, Clase 2, Clase 5; Conductores de aluminio - Clase 1, Clase 2

Capa resistente al fuego (si la hubiera)

cinta de mica

Aislamiento

material aislante de PVC

Relleno (si lo hubiera)

Cuerda de relleno reticulada de polipropileno no higroscópico

Cinta para envolver cables (si corresponde)

Cinta de tela no tejida o poliéster

Funda exterior (si la hay)

Compuesto de revestimiento de PVC

Identificación del núcleo de 6 hilos

6.1 Identificación del color del aislamiento:

6.1.1 Cuando se utiliza aislamiento de color para la identificación de núcleos de cables aislados, cada núcleo de cable aislado solo puede usar un color, excepto la combinación de colores verde/amarillo.

6.1.2 Los colores del núcleo de aislamiento de cualquier cable multipolar no pueden ser verde y amarillo, que no son colores combinados.

6.1.2 Para núcleos de alambre aislados verde/amarillo, un color debe cubrir al menos el 30 % y no más del 70 % de la superficie del núcleo del alambre aislado, y el otro color debe cubrir el resto y ser consistente en todo.

6.1.4 El espectro de colores preferido para la coloración del aislamiento de cables con cinco núcleos o menos es el siguiente:

1 núcleo y 2 núcleos: sin preferencia por el espectro de colores;

3 núcleos: verde/amarillo, azul, marrón o marrón, negro, gris;

4 núcleos: verde/amarillo, marrón, negro, gris o azul, marrón, negro, gris;

5 núcleos: verde/amarillo, azul, marrón, negro, gris o azul, marrón, negro, gris, negro.

6.1.5 Cuando existan requisitos especiales para la cromatografía, las partes de oferta y demanda pueden negociar y determinar de acuerdo con los requisitos del cliente.

6.2 Identificación digital del aislamiento:

6.2.1 Los cables con seis o más núcleos se identificarán mediante números. El aislamiento deberá ser del mismo color y estar dispuesto numéricamente en orden natural desde la capa interna hasta la capa externa comenzando con el núcleo aislado No. 1 (se recomienda aislamiento negro con letras blancas), excepto el núcleo aislado verde/amarillo (si corresponde).

6.2.2 Cuando el signo esté formado por un solo número, se deberá agregar una línea horizontal debajo del número. Cuando el signo esté formado por dos números, deberán disponerse verticalmente y añadirse una línea horizontal debajo de este último número. El intervalo di entre dos grupos de números adyacentes no debe ser superior a 50 mm. La disposición de los carteles de identificación digital se muestra en la siguiente figura:

7-Color de la funda

Blanco, negro o según el requisito del cliente

8-Requisitos especiales de rendimiento

Retardante de llama grado A/B/C, resistente al fuego, resistente a termitas, resistente a roedores, resistente a rayos UV, resistente a bajas temperaturas, resistente a aceites minerales, etc.

9- Características de la aplicación del cable

9.1 La temperatura nominal máxima a largo plazo permitida para el conductor del cable durante el funcionamiento normal es de 70 °C.

9.2 La temperatura máxima permitida del conductor del cable durante un cortocircuito (duración que no exceda los 5 segundos) es 160 ℃.

9.3 La temperatura de instalación del cable no debe ser inferior a 0 ℃

9.4 Radio de curvatura mínimo para instalación de cables:

El radio mínimo de curvatura de los cables con un diámetro exterior inferior a 25 mm: no menos de 4 veces el diámetro exterior del cable;

El radio mínimo de curvatura de los cables con un diámetro exterior superior o igual a 25 mm: no inferior a 6 veces el diámetro exterior del cable.

9.5 Esta serie de alambres y cables aislados con PVC tiene una tensión nominal máxima de 450/750 V y se usa ampliamente en entornos residenciales, comerciales e industriales para iluminación eléctrica y cableado interno, electrodomésticos, equipos eléctricos, instrumentación, equipos de control, equipos electrónicos y dispositivos automáticos. Los métodos de instalación incluyen cableado fijo, interior o exterior, o integrado en conductos o sistemas cerrados similares.
