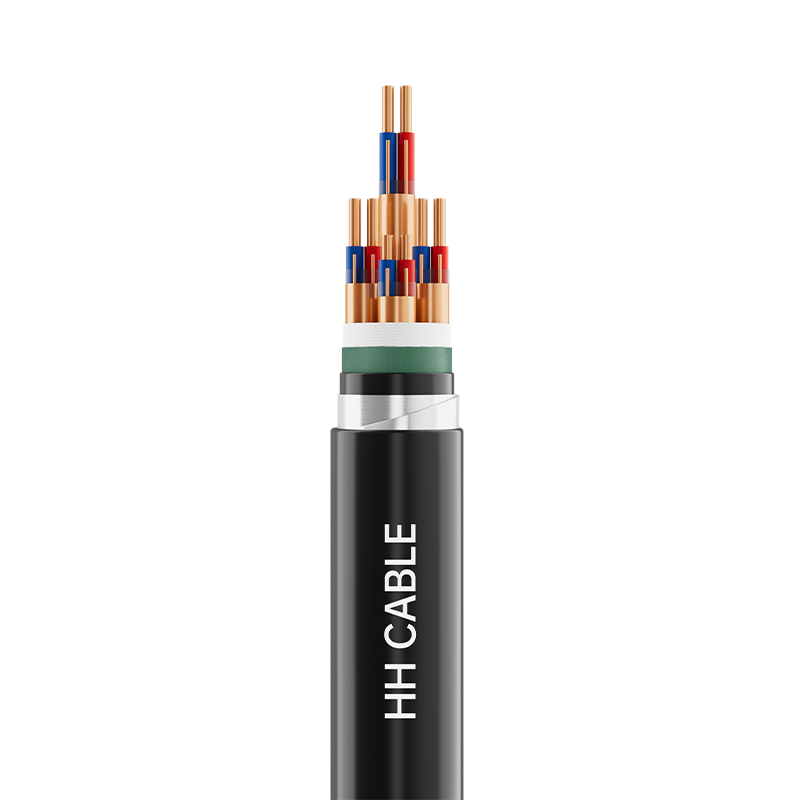

Cables de instrumentos y computadoras de 300-500 V

Nombre del producto: Cables de instrumentos y computadoras de 300-500 V

1-Estándares de implementación

TICW 6-2009、BS5308

modeloo de 2 productos

DJYVV, DJYJP2V-22, DJYVP, DJYJPVP, DJVP3VP3, DJYJVP2-22, DJYJYP5-23, etc.

3- Nivel de voltaje

300/500V

4-Especificaciones del producto

cuadrícula

Model

Sección nominal del conductor mm2

Estructura de componentes de cableado

Grupo de carriles

grupo de tres lineas

Grupo de cuatro hilos

Aislamiento de polietileno, aislamiento de cloruro de polivinilo, aislamiento de polietileno reticulado, aislamiento de poliolefina libre de halógenos y de baja emisión de humos.

0,5, 0,75, 1,0, 1,5, 2,5

1~50

1~24

1~10

Aislamiento de caucho de silicona

0,5, 0,75, 1,0, 1,5, 2,5

1~50

1~24

1~10

Aislamiento fluoroplástico

0,5, 0,75, 1,0

1~19

1~10

—

1,5, 2,5

1~10

1~10

—

5- Descripción de la estructura del cable

Estructura de cables

Descripción del material

Director de orquesta

Conductor de cobre sólido Clase 1 o conductor de cobre trenzado redondo Clase 2 o conductor de cobre blando Clase 5

Capa resistente al fuego (si corresponde)

cinta de mica

Aislamiento

Cloruro de polivinilo o polietileno o polietileno reticulado o poliolefina de baja emisión de humos libre de halógenos

Cinta de par trenzado, grupo o estrella (si está disponible)

Cinta de poliéster o tela no tejida

Blindaje individual (si lo hubiera)

Trenza de alambre de cobre o envoltura (cinta de cobre o cinta plástica de cobre o cinta plástica de aluminio) o envoltura de cinta plástica de aluminio y blindaje compuesto de trenza de alambre de cobre

Llenado

Cuerda de relleno reticulada de polipropileno no higroscópico

Cinta para enrollar cables

Cinta de tela no tejida o poliéster

Blindaje general (si lo hubiera)

Trenza de alambre de cobre o envoltura (cinta de cobre o cinta plástica de cobre o cinta plástica de aluminio) o envoltura de cinta plástica de aluminio y blindaje compuesto de trenza de alambre de cobre

Funda interior o funda aislante (si corresponde)

Cloruro de polivinilo (PVC), polietileno (PE) o compuesto de revestimiento de poliolefina de baja emisión de humos y libre de halógenos

Armadura (si la hay)

Fleje de acero galvanizado o alambre de acero galvanizado.

Funda exterior

Cloruro de polivinilo o polietileno o poliolefina de baja emisión de humos libre de halógenos

Identificación del núcleo de 6 hilos

Los componentes del cable se identifican mediante el color del aislamiento y se utilizan diferentes colores para distinguir los hilos dentro de los pares (grupos). Se pueden utilizar diferentes espectros de colores, bandas de colores o números para distinguir e identificar los grupos de cables, o según los requisitos del cliente.

7-Color de la funda

Negro o según el requisito del cliente

8-Requisitos especiales de rendimiento

Retardante de llama de grado A/B/C, resistente al fuego, con poco humo y libre de halógenos, a prueba de termitas, a prueba de roedores, resistente a los rayos UV, resistente a aceites minerales, etc.

9- Características de la aplicación del cable

9.1 La temperatura nominal máxima a largo plazo permitida para el conductor del cable durante la operación normal:

Aislamiento de PVC, aislamiento de polietileno, aislamiento de poliolefina libre de halógenos y baja emisión de humos: 70°C; aislamiento de polietileno reticulado: 90°C.

9.2 La temperatura de instalación del cable no debe ser inferior a 0 ℃

9.3 Radio de curvatura mínimo para instalación de cables:

Para cables no armados o cables flexibles blindados trenzados de alambre de cobre: el radio de curvatura no debe ser inferior a 6 veces el diámetro exterior del cable;

Cables con blindaje de cinta de cobre o cinta de cobre-plástico o blindaje de cinta de aluminio-plástico o armadura de cinta de acero o armadura de alambre de acero:

El radio de curvatura no será inferior a 12 veces el diámetro exterior del cable.

9.4 Este cable se usa ampliamente en sistemas de control e instrumentación de automatización industrial (ICS), sistemas de control distribuido (DCS) y controladores lógicos programables (PLC) con un voltaje nominal de 300/500 V. Como línea de conexión entre computadoras electrónicas, instrumentos de automatización industrial, sensores y actuadores, permite el control automático de sistemas de señales analógicas y digitales como detección, control, alarma y enclavamiento, y transmite señales analógicas y digitales como detección, control, enclavamiento y alarma para variables de proceso en equipos de producción. Tiene una excelente resistencia a la interferencia de campos magnéticos, interferencias electrostáticas y es resistente al daño de insectos y aves. Se puede instalar en interiores, exteriores, directamente enterrado o en conductos de cables y zanjas.
