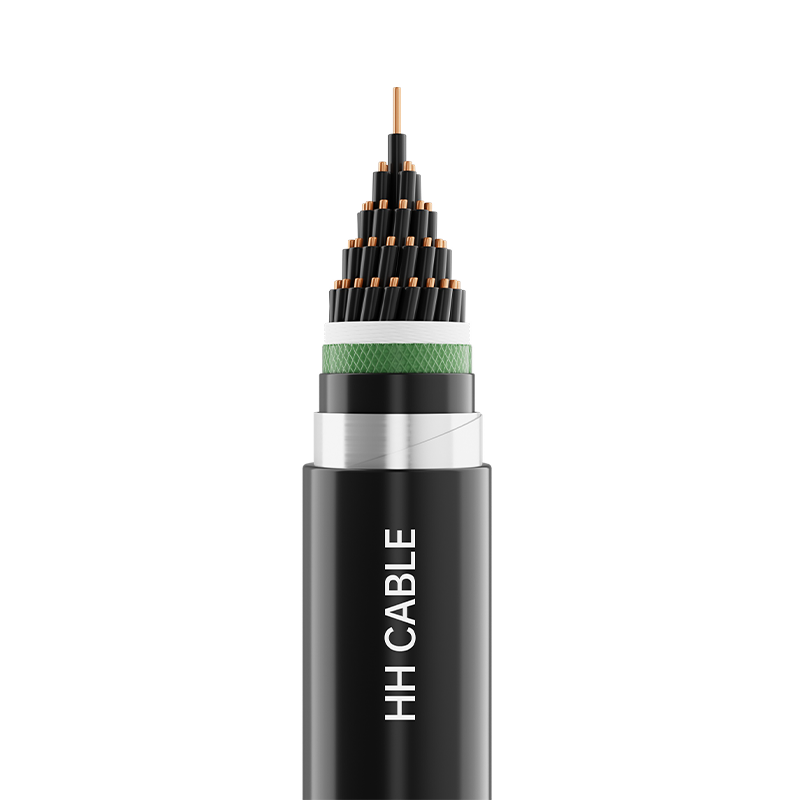

Nombre del producto: cable de control aislado con PVC de 450/750 V

1-Estándares de implementación

ES/T9330-2020

Modelo de 2 productos

KVV, KVVP, KVVP2, KVVP3, KVVP4, KVV22, KVV32, KVVP2-22, KVVR, KVVRP, etc.

3- Nivel de voltaje

450/750V

4-Especificaciones del producto

cuadrícula

Modelar un

Sección nominal del conductor mm2

0.5

0.75

1.0

1.5

2.5

Número de núcleos

KVV, KVVP y otras series

—

2~61

2~19

2-10

KVVP2, KVVP3, KVVP4 y otras series

—

4~61

4~19

4-10

KVV22, KVVP2-22 y otras series

—

7~61

4~61

4~19

4-10

K VV 32 y otras series

—

19～61

7~61

4~19

4-10

KVVR y otras series

2~61

—

KVVRP y otras series

2~61

2~48

—

Nota: 1. La gama de especificaciones de cables retardantes de llama, cables resistentes al fuego y sus cables combinados es la misma que la de los modelos correspondientes mencionados anteriormente.

2. Las series de números de núcleo recomendadas son: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 y 61 núcleos.

5- Descripción de la estructura del cable

Estructura de cables

Descripción del material

Director de orquesta

Conductor de cobre sólido Clase 1 o conductor de cobre trenzado redondo Clase 2 o conductor de cobre blando Clase 5

Capa resistente al fuego (si la hubiera)

cinta de mica

Aislamiento

material aislante de PVC

Llenado

Cuerda de relleno de malla de polipropileno no higroscópico

Cinta para enrollar cables

Cinta de tela no tejida o poliéster

Blindaje metálico

Trenzado de alambre de cobre o envoltura (cinta de cobre o cinta plástica de cobre o cinta plástica de aluminio)

Funda interior (si corresponde)

Cinta gofrada de polipropileno o material de funda (cloruro de polivinilo o polietileno)

Manga de aislamiento (si corresponde)

Material de la funda de PVC o polietileno.

Armadura (si la hay)

Fleje de acero galvanizado o alambre de acero galvanizado.

Funda exterior

Material de la funda de PVC o polietileno.

Identificación del núcleo de 6 hilos

6.1 Identificación del color del aislamiento:

6.1.1 Cuando se utiliza aislamiento de color para la identificación de núcleos de cables aislados, cada núcleo de cable aislado solo puede usar un color, excepto la combinación de colores verde/amarillo.

6.1.2 Los colores del núcleo de aislamiento de cualquier cable multipolar no pueden ser verde y amarillo, que no son colores combinados.

6.1.2 Para núcleos de alambre aislados verde/amarillo, un color debe cubrir al menos el 30 % y no más del 70 % de la superficie del núcleo del alambre aislado, y el otro color debe cubrir el resto y ser consistente en todo.

6.1.4 El espectro de colores preferido para la coloración del aislamiento de cables con cinco núcleos o menos es el siguiente:

2 núcleos: sin espectro de colores preferido; 3 núcleos: verde/amarillo, azul, marrón o azul, negro, marrón;

4 núcleos: verde/amarillo, azul, negro, marrón o azul, negro, marrón, gris o naranja;

5 núcleos: verde/amarillo, azul, negro, marrón, gris o naranja, o azul, negro, marrón, gris, naranja u otros colores diferentes.

6.1.5 Cuando existan requisitos especiales para la cromatografía, las partes de oferta y demanda pueden negociar y determinar de acuerdo con los requisitos del cliente.

6.2 Identificación digital del aislamiento:

6.2.1 Los cables con siete o más núcleos se identificarán mediante números. El aislamiento deberá ser del mismo color y estar dispuesto numéricamente desde la capa interior hasta la capa exterior en orden natural comenzando con el núcleo aislado n.° 1 (se recomienda aislamiento negro con letras blancas), excepto el núcleo aislado verde/amarillo (si corresponde).

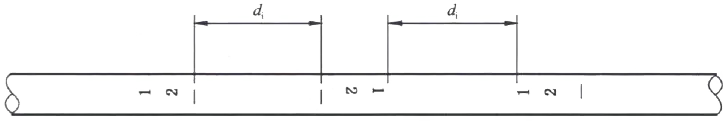

6.2.2 Cuando el signo esté formado por un solo número, se deberá agregar una línea horizontal debajo del número. Cuando el signo esté formado por dos números, deberán disponerse verticalmente y añadirse una línea horizontal debajo de este último número. El intervalo di entre dos grupos de números adyacentes no debe ser superior a 50 mm. La disposición de los carteles de identificación digital se muestra en la siguiente figura:

7-Color de la funda

Negro o según el requisito del cliente

8-Requisitos especiales de rendimiento

Retardante de llama grado A/B/C, resistente al fuego, resistente a termitas, resistente a roedores, resistente a rayos UV, resistente a bajas temperaturas, resistente a aceites minerales, etc.

9- Características de la aplicación del cable

9.1 La temperatura nominal máxima a largo plazo permitida para el conductor del cable durante el funcionamiento normal es de 70 °C.

9.2 La temperatura máxima permitida del conductor del cable durante un cortocircuito (duración que no exceda los 5 segundos) es 160 ℃.

9.3 La temperatura de instalación del cable no debe ser inferior a 0 ℃

9.4 Radio de curvatura mínimo para instalación de cables:

9.4.1 Cable de estructura blanda:

El radio de curvatura no será inferior a 6 veces el diámetro exterior del cable.

9.4.2 Cables no armados:

El radio de curvatura no será inferior a 6 veces el diámetro exterior del cable.

9.4.3 Cables armados y blindados metálicos:

El radio de curvatura no será inferior a 12 veces el diámetro exterior del cable.

9.5 Este cable se usa ampliamente en sistemas de circuitos de control, transmisión de señales, monitoreo y protección con voltaje nominal de 450/750 V e inferior para garantizar un funcionamiento seguro, estable y eficiente de los sistemas eléctricos. Puede instalarse de forma fija y usarse en interiores, exteriores o directamente enterrado en tuberías y zanjas para cables.
