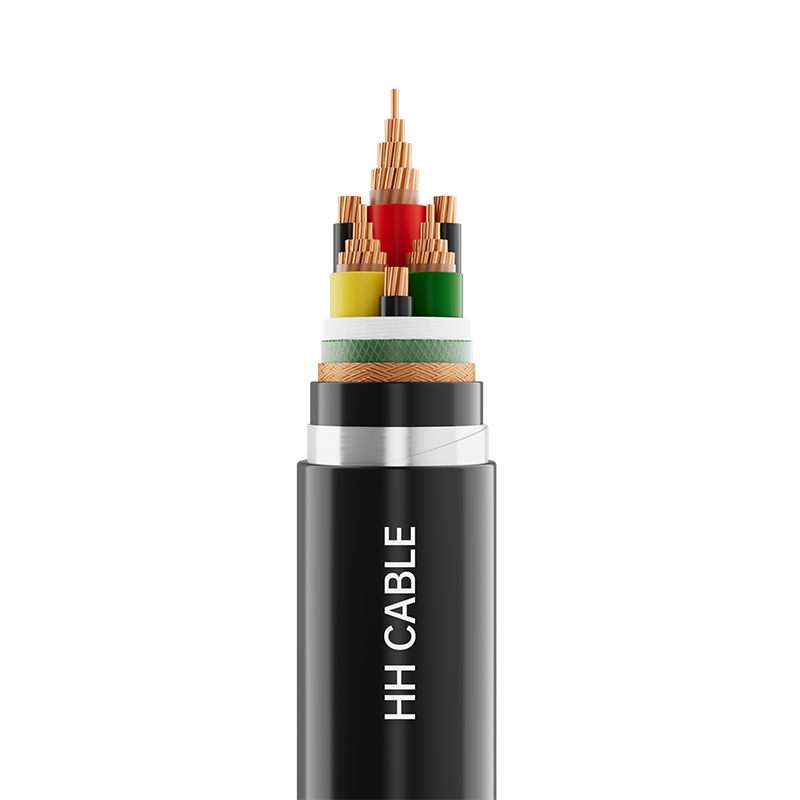

Cable de alimentación de frecuencia variable de tensión nominal de 1 kV

Nombre del producto: Cable de alimentación de frecuencia variable de tensión nominal 1kV

1-Estándares de implementación

Q/320282DJD009-2025

Modelo de 2 productos

BPYJVP, BPVVP, BPYJVP2, BPYJVP2-22, BPGGP, BPYJVSP, etc.

3- Nivel de voltaje

0,6/1kV

4-Especificaciones del producto

Número de núcleos

Especificación

Número de núcleos

Especificación

Núcleo de la línea principal

Núcleo neutro

Núcleo de la línea principal

Núcleo neutro

3 3

4mm2

1(0,75) mm2

3 3

70mm2

10mm2

6mm2

1,5(1) mm2

95mm2

16mm2

10mm2

2,5(1,5) mm2

120mm2

25mm2

16mm2

4(2,5) mm2

150mm2

35（25）mm2

25mm2

6（4）mm2

185 milímetros 2

35mm2

35mm2

6mm2

240 milímetros 2

50(35)mm2

50mm2

10mm2

300 milímetros 2

50mm2

Número de núcleos

Especificación

3

1,5 mm2 ~300 mm2

5- Descripción de la estructura del cable

Estructura de cables

Descripción del material

Director de orquesta

Conductores redondos de cobre compactados o no compactados, conductores de cobre - Clase 1, Clase 2, Clase 5;

Capa resistente al fuego (si la hubiera)

cinta de mica

Aislamiento

Aislamiento de cloruro de polivinilo, aislamiento de polietileno reticulado o caucho de silicona

Llenado

Cuerda de relleno de malla de polipropileno no higroscópico

Cinta para enrollar cables

Cinta no tejida o de polipropileno

Blindaje metálico

Trenzado de alambre de cobre o alambre de cobre enrollado suelto o envoltura (cinta de cobre o cinta plástica de cobre o cinta plástica de aluminio)

Funda interior (si corresponde)

Cinta gofrada de polipropileno o material de funda (caucho de silicona o cloruro de polivinilo o polietileno o retardante de llama de baja emisión de humo y libre de halógenos)

Manga de aislamiento (si corresponde)

Cloruro de polivinilo o polietileno o material de cubierta retardante de llama con bajo nivel de humo libre de halógenos o caucho de silicona

Armadura (si la hay)

Fleje de acero galvanizado o alambre de acero galvanizado o alambre de acero galvanizado trenzado

Funda exterior

Cloruro de polivinilo o polietileno o material de cubierta retardante de llama con bajo nivel de humo libre de halógenos o caucho de silicona

Identificación del núcleo de 6 hilos

6.1 Coloración del aislamiento o identificación de la banda de colores:

Cable de 3 hilos: amarillo, verde, rojo o según requerimiento del cliente;

3 Cable de 3 núcleos: 3 núcleos principales: amarillo, verde, rojo o según requerimiento del cliente, 3 núcleos neutros: amarillo-verde o negro o según requerimiento del cliente.

Nota: El aislamiento de polietileno reticulado se puede distinguir por bandas de color o coloración del aislamiento.

6.2 Identificación digital del aislamiento de cables multipolares:

Cable de 3 hilos: 1, 2, 3 o según requerimiento del cliente;

3 Cable de 3 núcleos: 3 núcleos principales: 1, 2, 3 o según requerimiento del cliente, 3 núcleos neutros: 0 o según requerimiento del cliente.

7-Color de la funda

Negro o según el requisito del cliente

8-Requisitos especiales de rendimiento

Retardante de llama grado A/B/C, resistente al fuego, resistente a termitas, resistente a roedores, resistente a los rayos UV, resistente al aceite, resistente al desgaste, resistente a altas temperaturas, etc.

9- Características de la aplicación del cable

9.1 La temperatura nominal máxima a largo plazo permitida para el conductor del cable durante la operación normal:

Aislamiento de PVC: 70 ℃; Aislamiento XLPE: 90 ℃; Aislamiento de caucho de silicona: 180 ℃.

9.2 La temperatura máxima permitida del conductor del cable durante un cortocircuito (duración no superior a 5 segundos) es: aislamiento de cloruro de polivinilo: 160°C; aislamiento de polietileno reticulado: 250°C; aislamiento de caucho de silicona: 350°C.

9.3 La temperatura de instalación del cable no debe ser inferior a 0 ℃

9.4 Radio de curvatura mínimo para instalación de cables:

9.4.1 Cable unipolar no armado:

El radio mínimo de curvatura del cable durante la instalación: no menos de 20 veces el diámetro exterior del cable;

El radio mínimo de curvatura del cable después de la instalación: no menos de 15 veces el diámetro exterior del cable.

9.4.2 Cable armado unipolar:

El radio mínimo de curvatura del cable durante la instalación: no menos de 15 veces el diámetro exterior del cable;

El radio mínimo de curvatura del cable después de la instalación: no menos de 12 veces el diámetro exterior del cable.

9.4.3 Cables multipolares no armados:

El radio mínimo de curvatura del cable durante la instalación: no menos de 15 veces el diámetro exterior del cable;

El radio mínimo de curvatura del cable después de la instalación: no menos de 12 veces el diámetro exterior del cable.

9.4.4 Cables armados multipolares:

El radio mínimo de curvatura del cable durante la instalación: no menos de 12 veces el diámetro exterior del cable;

El radio mínimo de curvatura del cable después de la instalación: no menos de 10 veces el diámetro exterior del cable.

El cable 9.5 se usa ampliamente en sistemas de energía que combinan con motores de frecuencia variable de 0.6/1kV y menos, logrando una transmisión y control de energía eficiente y estable. Su excelente blindaje, propiedades antiinterferencias y adaptabilidad a altas frecuencias garantizan un funcionamiento seguro y estable de motores de frecuencia variable en entornos electromagnéticos complejos.
